■ニッケル水素放電器兼非常用LED照明組立キット【半完成品版】 【EXI-DCG1-KIT】

■この商品について

メモリー効果を起こしたニッケル水素充電池を、完全放電してリフレッシュする自動放電器の半完成基板キットです。
放電する電力で、白色LEDを強力に発光します。
放電終止電圧(1.0V±1% @25℃)で、放電を自動停止します。
終止電圧で自動停止しないモードでは、使い古しの乾電池で非常用照明としても使えます。

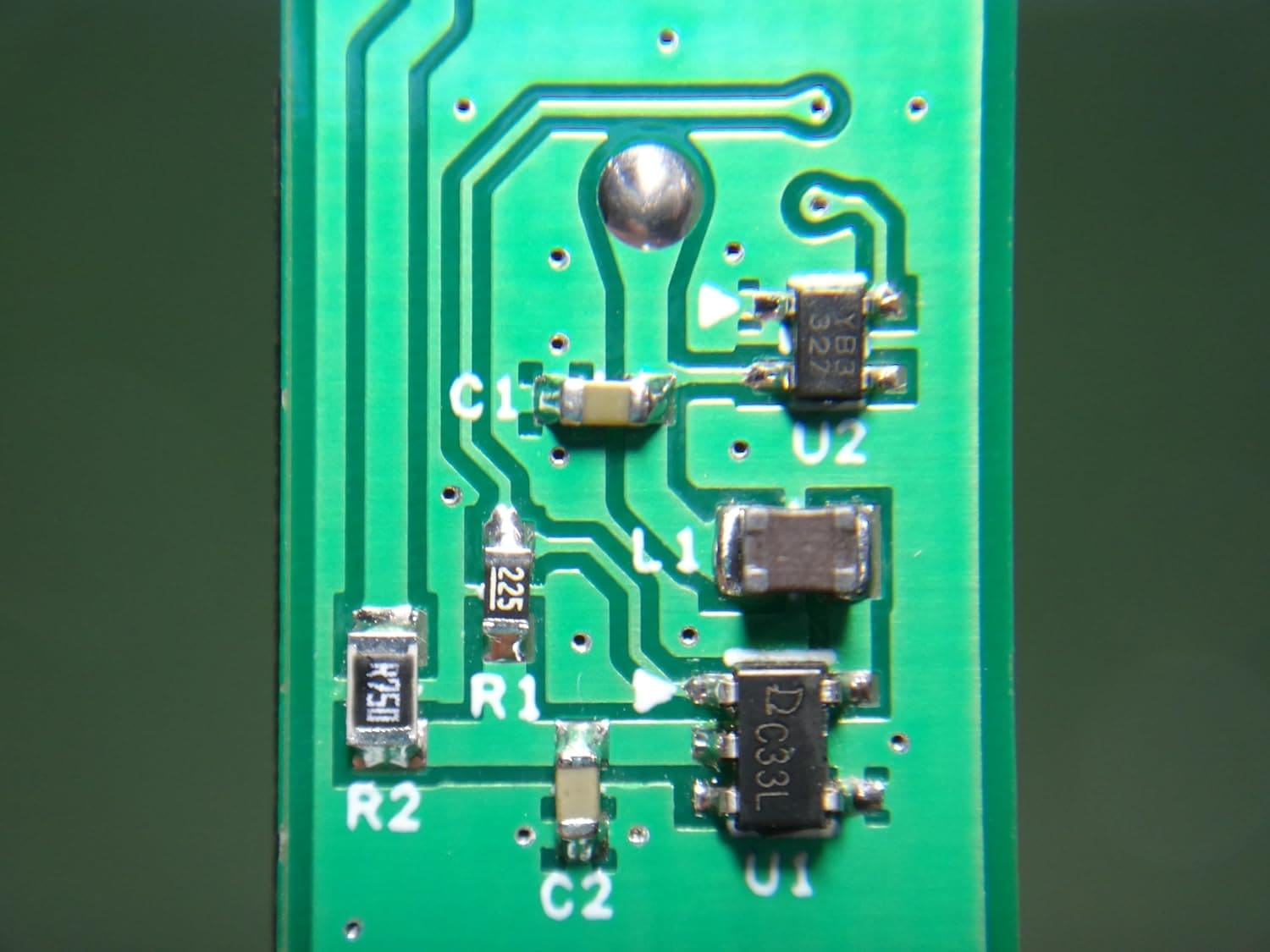

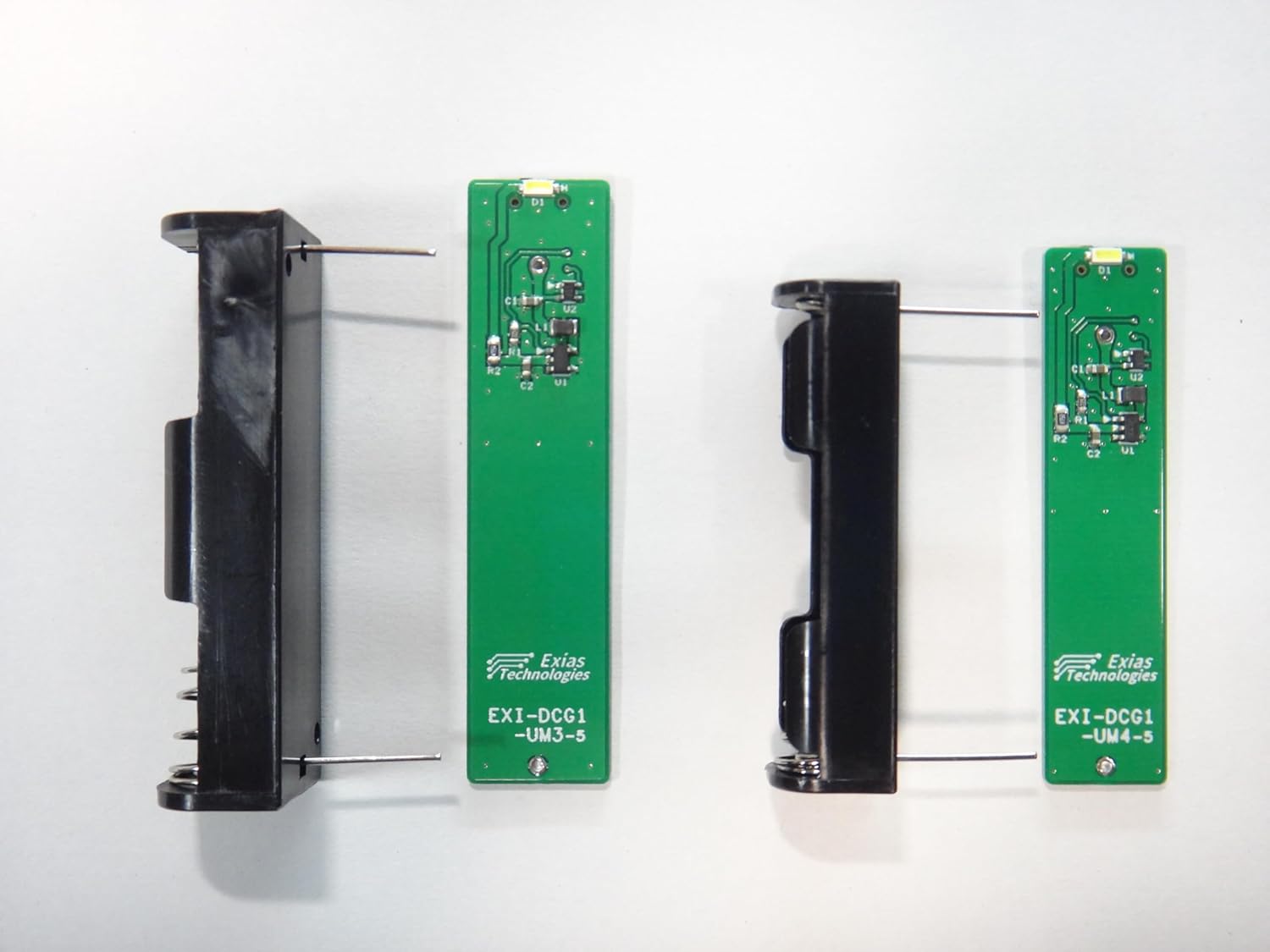

部品実装済み基板に対して、電池ボックスのはんだづけ作業が必要です。
単3・単4各電池1本用(2台セット)です。

■特徴

ニッケル水素充電池の電圧(1.2V)から LED が点灯する電圧まで昇圧し、LED を発光させることで放電を行います。
放電終止電圧(1.0V)まで電圧が下がると、放電を自動停止するため、過放電の心配がありません。
LED が消灯することで、放電完了が一目でわかります。
放電終止電圧での自動停止をキャンセルして、電池の最後の一滴まで点灯するモードも用意しています。

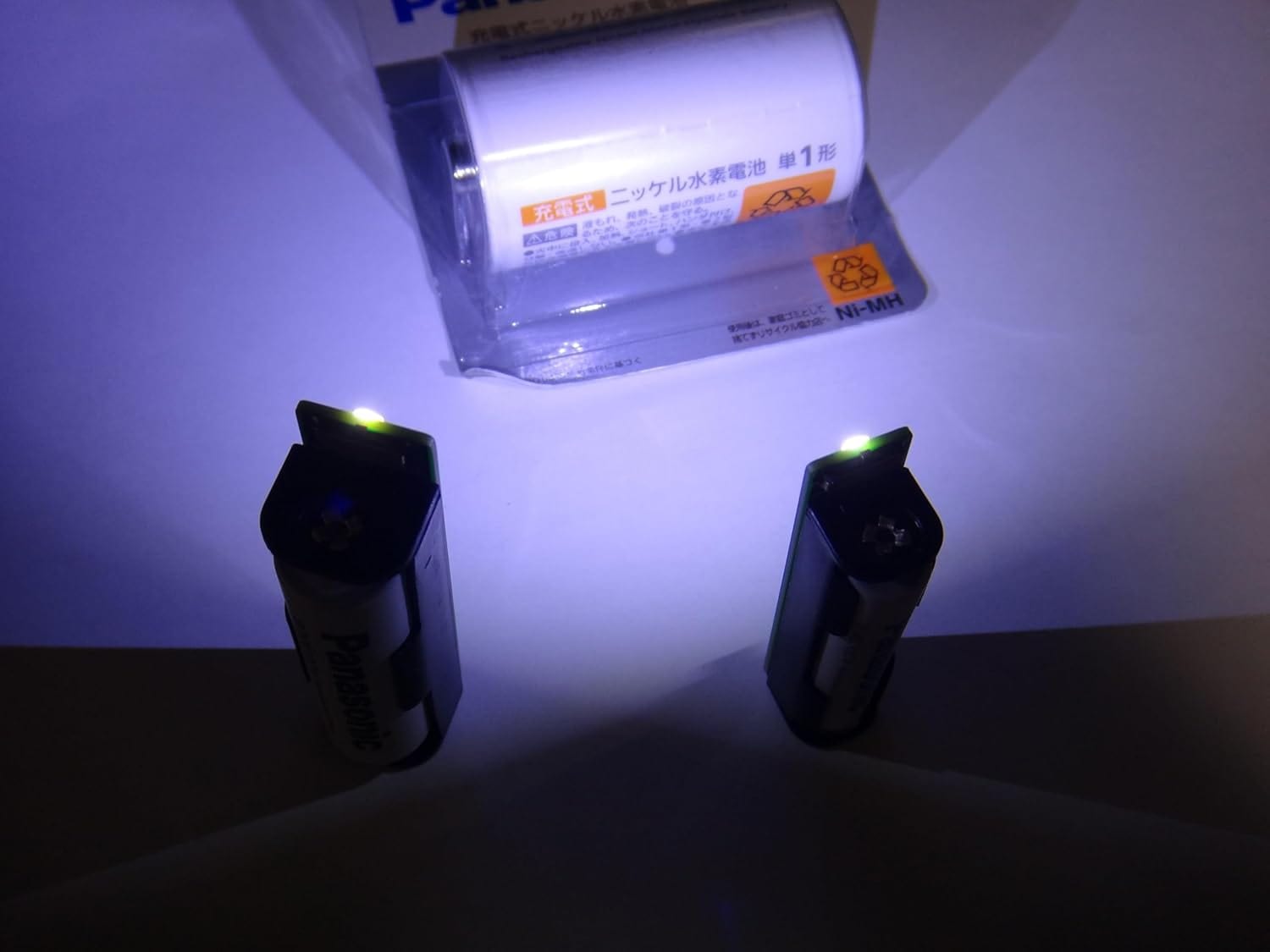

地震などによる非常時、テレビやエアコンのリモコンで使用中の乾電池から、簡易照明を作ることができます。
バックライト用大出力チップ LED NSSW157T を採用しており、乾電池一本でスマホの LED ライト並の光量を提供します。
非常用照明として便利なように、コンパクトで自立可能な構造としています。

■仕様 ・使用IC QX Micro Devices QX2304L33F (3.3V 昇圧IC)
ローム BU4210F-TR (1.0V 電圧監視IC)
・使用LED
日亜 NSSW157T (白色)
・入力電圧範囲
0.9〜3.6V
・放電終止電圧
1.0V±1% (+２５℃)
・LED駆動電圧(昇圧電圧)
3.1V(typ) 3.3V(max)
・LED駆動電流
65mA(typ) 133mA(max)
・リフレッシュ対象電池
単3、単4 ニッケル水素充電池
・非常照明用電池
単3、単4 乾電池(マンガン、アルカリ)
・基板寸法(単3用)
15mm × 63mm
・基板寸法(単4用)
12.8mm × 56mm

詳しくは下記のマニュアル等をご覧ください。

●ニッケル水素放電器兼非常用LED照明組立キット【半完成品版】 【EXI-DCG1-KIT】説明書
こちら

●製作記事(Qiita)
「メモリー効果解消！ ニッケル水素充電池 自動リフレッシャ 兼 非常用 LED 照明の製作」
こちら
