SYLPHYS WORKs

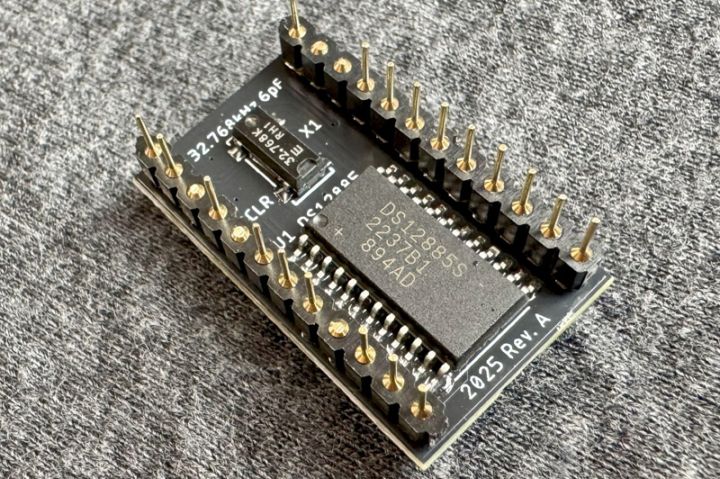

SW12887 RTCモジュール

1,848

商品コード
数量

サポート等は一切ありません

使用や組立にはある程度の知識が必要です

市販品ではございません、同人ハードウェアをご理解の上のご購入となります

■サークル SYLPHYS WORKs

■SW12887 RTCモジュール

■SW12887 RTCモジュール製品情報

DALLAS DS12887Aやその互換RTCモジュールと置き換える事が出来る電池交換可能なRTC+NVRAMモジュールです。

古いマザーボードや計測機器に搭載されているDS1287/DS12887/DS12887A/DS12B887と置き換えます。
有名どころではASUS P/I-P55T2P4(DS12B887)・TYAN S1668D(DS12887A)等で使われています。

リアルタイムクロックモジュールは日時を保持するほか、BIOSの設定を保存しているため電池切れを起こすとCMOS CHECKSUM ERRORが発生しシステムの構成によっては起動不能になってしまう場合があります、当互換モジュールに置き換えることで修繕する事が可能です。
また、電池交換式であるため永続的にご使用いただけます。

■対応モジュール

DS1287 / DS12887 / DS12887A / DS12B887
※DS12887A+ など末尾に”+”が付くタイプは鉛フリーを意味しており機能上の違いはありませ んので置き換えて使用することが可能です。

■限定的に対応可能?なモジュール

DS12C887 / DS12C887A
上記型番にCが付くRTCモジュールは年月日の他に世紀の値を持ち、利用できるNVRAMのサイズがC無しモデルより1バイト少なくなっています、具体的にはメモリー番地32Hに世紀の値を保持しているためこの番地をBIOSが使用している場合、当製品では対応出来ない場合があります。(試してみないと判らないというのが正直なところです)

■内容物

・製品本体 SW12887 x1
・24pin IC ソケット x1
・CR1220ボタン電池 x1

■ご注意

作者は使用した事による損害について、一切の責任を負うことは出来ません。
使用者の責任において使用してください。
実際のものとは異なる場合がありますので、予めご了承ください。

詳しくは下記HPを御覧ください。

●商品紹介ページURL
http://works.sylphys.com/sw12887.htm

●SYLPHYS WORKs公式HP
http://works.sylphys.com/index.html
