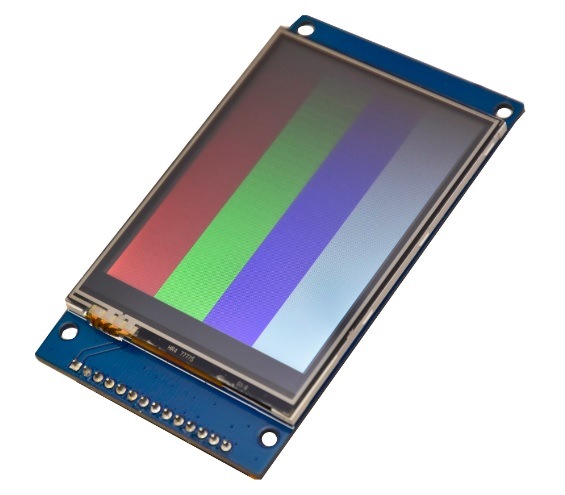

  • 工作例です
  • 2.8

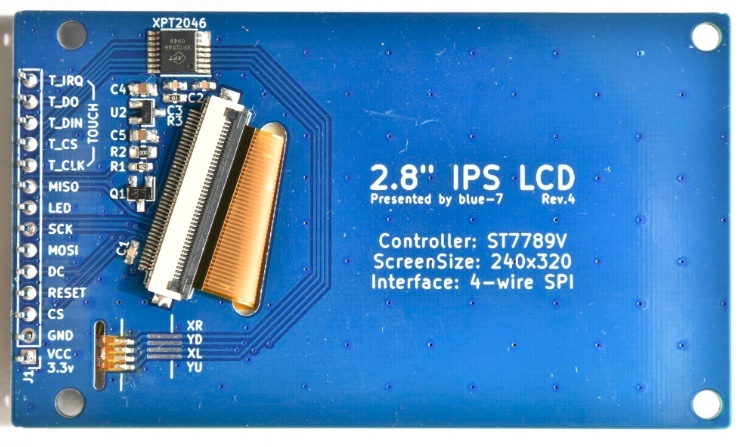

  • 工作例裏面です
  • 2.8
  • パッケージです
blue-7

2.8" IPS LCD タッチ【キット版】

4,980

商品コード
数量

サポート等は一切ありません

使用や組立にはある程度の知識が必要です

市販品ではございません、同人ハードウェアをご理解の上のご購入となります

■blue-7

■2.8" IPS LCD タッチ【キット版】

■概要

タッチパネル付き 2.8 inch IPS 液晶 (240 x 320)の 4-wired SPI接続のモジュールです 。
市販品で良く見る形状の LCDモジュールを IPSパネル化しました。

■工作概要

ハンダ付けパーツ:LCD(0.5㎜Pitch), IC(0.65㎜Pitch), 1608 x 5個, 2012 x 3個など。 合計14パーツ。
想定工作時間:~1時間

■主な仕様

電源:DC +3.3v ~ +5v
サイズ:50 [mm] x 86 [mm]
LCDドライバIC : ST7789
LCDパネル:2.8 inch IPS LCD, 240 x 320
通信方式:4-wired SPI
バックライト: WhiteLED
タッチパネル:感圧式

■注意事項

・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・基板、説明書等の著作権およびその他権利は放棄していませんので、その一部または全体を無断で第三者に対して使用することはできません。

■LCD使用方法について

SingleBoardComputing において、よく採用されている4wire-SPIのため、既存の各種表示ソフト等ご利用可能です。
ただし、そのまま使用すると、 IPS液晶のため表示色が反転します。表示命令セットの DISPON (29h) 命令よりも前に、 INVON (21h) 命令を追加し表示色を反転させる対応が必要になります。

■2.8" IPS LCD タッチ 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/ipslcd28

■作者連絡先など
https://sites.google.com/view/chikoidac/home
