■2.0" IPS LCD DOCK for NanoPi-NEO2/NEO Core2 【キット版】

■概要

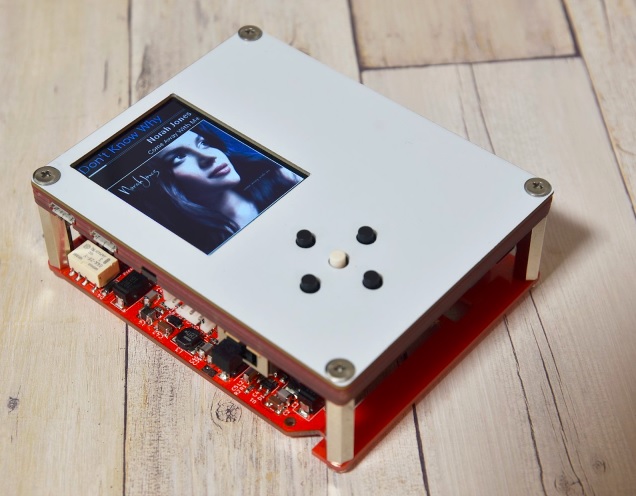

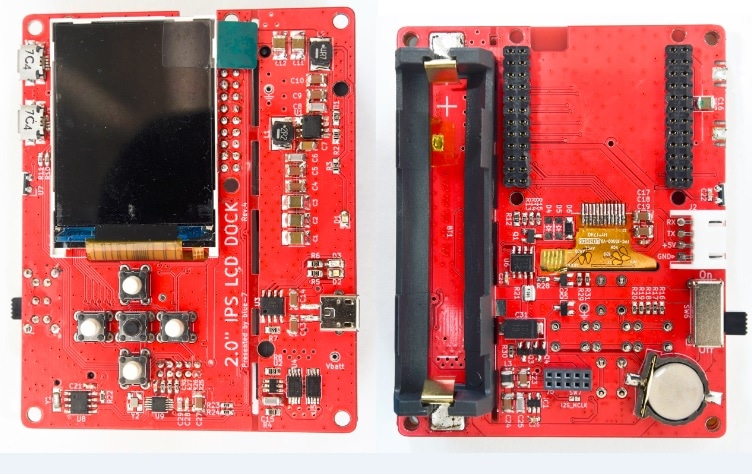

2.0 inch IPS 液晶(240 x 320)およびGPIO 接続のボタン5つを搭載した、NanoPi NEO/NEO2 用のLCD DOCKです。
赤外線リモコン用受光部も搭載しており、リモコン操作にも対応可能です。
また、内部に18650のリチウムイオンバッテリーを内蔵することができ、NanoPi Core2 とDACボードを組み合わせることでポータブルDAPを構成することもできます。

■工作概要

ハンダ付けパーツ：IC(0.5mm Pitch), IC(0.65ｍｍ Pitch), LCD(0.85㎜Pitch), 電源IC(0.95mmPitch), 1608 x 29個, 2012 x 12個, 3216 x 16個など。合計105パーツ。
想定工作時間：３～５時間

■主な仕様

対応SBC：
NanoPi NEO Core2 (DAP運用向け )
NanoPi NEO series, NanoPi NEO2 series.

対応 バッテリ：
18650 Li-ion電池。長さ 65㎜かつ、フラット電極タイプ

LCD仕様：
ドライバ IC : ST7789
LCDパネル : 2.0 inch IPS LCD, 240 x 320

コネクタ：
・MicroUSBコネクタ (充電用 )
・MicroUSBコネクタ x2 (ホスト)
・UART用コネクタ
・I2S DAC用コネクタ (2x5、 2㎜ピッチ )

その他機能：
・INA219によるバッテリ電圧・消費電流監視 (I2C addr 0x45)
・RTC(DS1307)搭載 (I2C addr 0x68)
・Si5351aによるオーディオ用クロック生成 (I2C addr 0x60)
・GPIO接続ボタン x5

■注意事項

・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・基板、説明書等の著作権およびその他権利は放棄していませんので、その一部または全体を無断で第三者に対して使用することはできません。
・Li-ion電池は爆発炎上します。信頼のおけるLi-ionを使用のうえ、適切な管理・運用を自己責任で行ってください。

■2.0" IPS LCD DOCK 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/ipslcd20dock

■ 組み合わせ例 Core2 DAP
https://sites.google.com/view/chikoidac/home/core2dap

■作者連絡先など
https://sites.google.com/view/chikoidac/home
