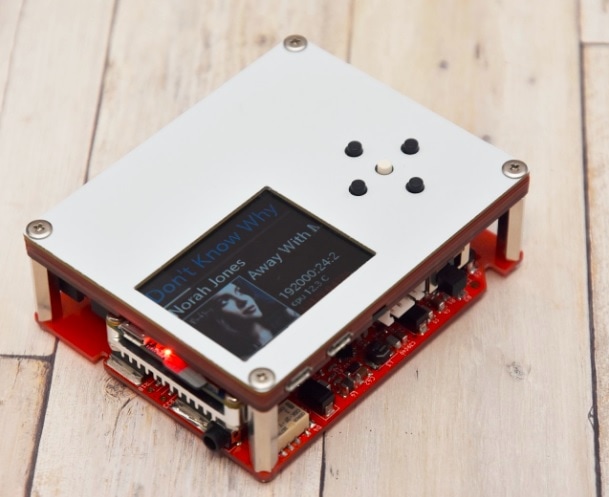

  • 2.0" IPS LCD DOCK との組み合わせ例(Core2DAP)です。
  • AK4495S+BUF 換装ボード for ZiShanDSD 【キット版】
  • パッケージです
blue-7

AK4495S+BUF 換装ボード for ZiShanDSD 【キット版】

16,800

商品コード
数量

サポート等は一切ありません

使用や組立にはある程度の知識が必要です

市販品ではございません、同人ハードウェアをご理解の上のご購入となります

■blue-7

■AK4495S+BUF 換装ボード for ZiShanDSD 【キット版】

■概要

AKM製 32-bit 2ch Premium DAC AK4495 SEQ を採用し、イヤホン・ヘッドフォン駆動用バッファとして LME49600 を使用した、ZiShanDSD の換装DACボードです。
各種使用パーツは ChiKoiDac-AK4495Sと同じ日本製高品質パーツを採用しております。
いろいろ弄りすぎて壊してしまった場合などにどうぞ。

キット内容:

(1) AK4495S+BUF換装ボード本体およびパーツセット
※一部コンデンサと2回路入りオペアンプx2 が別売りとなります。
※入手が難しくなった LME49600x2 は付属します。

(2) ZiShanDSD convert PCB (基板のみ)
別売りの I2S AUDIO HAT と組み合わせることで、NanoPi-NEO2でも使用可能です。
詳しくは紹介ページを参照ください。

■工作概要

ハンダ付けパーツ:電源IC(0.5㎜Pitch,QFN)、 DAC(0.8㎜Pitch), 1608 x 52個 , 2012 x 2個 , 3216 x 44個 , その他いろいろ。合計126パーツ。
想定工作時間:4~6時間

■主な仕様

電源電圧: 2.7v~4.2v ※最低電圧付近になると、派手なノイズが生じます。
入力信号: I2S (MCLK, BCK, LRCK, DATA), I2C(SDA, SCL)
出力信号: 3.5㎜ アナログ (アンバランスのみ)

■注意事項

・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・MUTE回路は搭載しておりますが、制御系とのタイミングによっては、まれにポップ音等がする場合があります。あらかじめご了承ください。
・接続する機器によっては、ホワイトノイズが気になる場合があります。あらかじめご了承ください。
・動作最低電圧付近では、派手なノイズが生じます。早めに充電してください。
・電源入力部は、音質優先のためプロテクタ回路等搭載しておりません。極性違い、過電圧がありますと故障の原因になります。
・基板、説明書等の著作権およびその他権利は放棄していませんので、その一部または全体を無断で第三者に対して使用することはできません。
・接続先機器のバージョンアップ等により、接続不可になる可能性があります。あらかじめご了承ください。
・ZiShanDSD本体、一部パーツは別売りです。

■AK4495S+BUF 換装ボード for ZiShanDSD 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/ZSD4495BUF

■ 組み合わせ例 Core2 DAP
https://sites.google.com/view/chikoidac/home/core2dap

■作者連絡先など
https://sites.google.com/view/chikoidac/home
