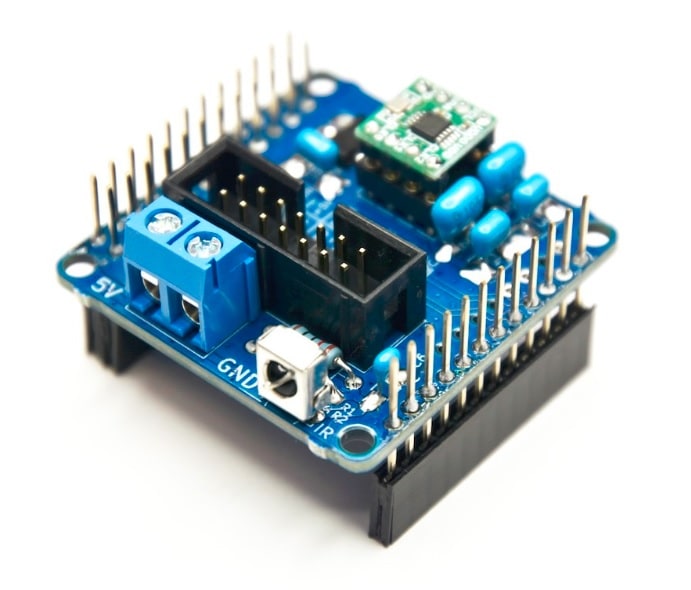

- オプションパーツ含めた工作例です

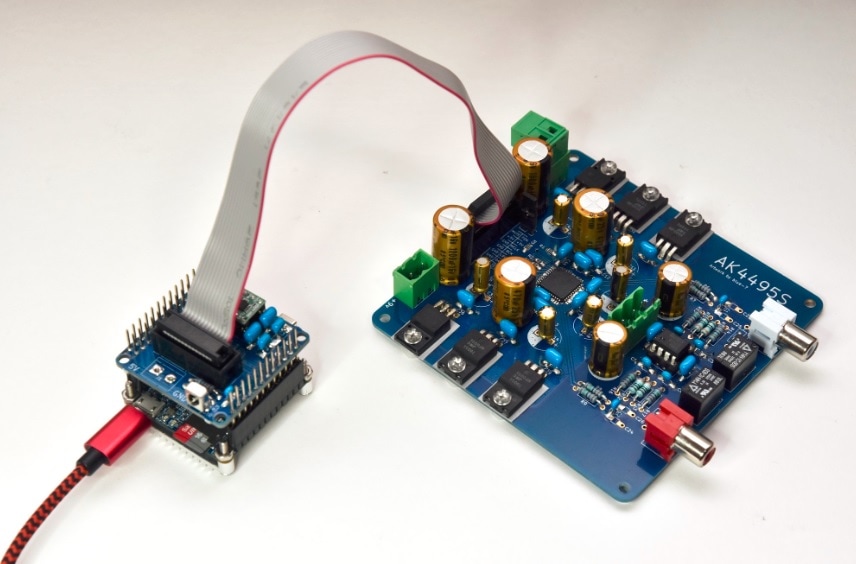

- I2S&I2C DAC AK4495S Single との使用例です

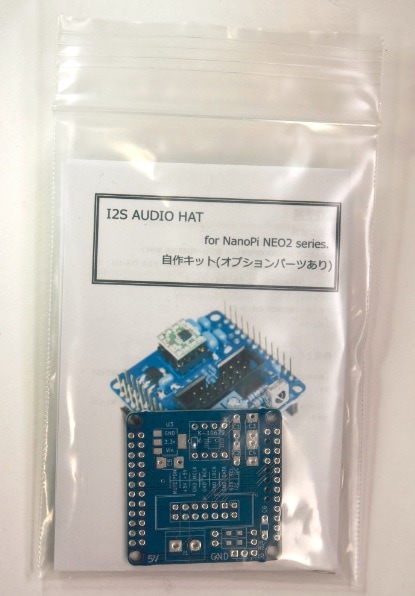

- パッケージです
blue-7
I2S AUDIO HAT【キット版】
¥999
商品コード | |
---|---|
数量 |
サポート等は一切ありません
使用や組立にはある程度の知識が必要です
市販品ではございません、同人ハードウェアをご理解の上のご購入となります
■blue-7
■I2S AUDIO HAT【キット版】
■概要
NanoPi NEO2より、I2S信号(MCLK, BCK, LRCK, DATA) および、I2C信号を簡単に取り出し接続するためのハットです。
接続コネクタは、同人向けDACにてよく使用されるレイアウトと互換性を持たせたレイアウトとなっております。
また、オプションパーツで以下の拡張も可能です。
・Si5351a 外部PLLによるオーディオ用クロック生成 (サポートOSは限定的です)
・赤外線リモコンの受光部実装
・NanoPi-NEO2用外部入力用電源 (ケース組み込み時に便利です)
■工作概要
ハンダ付けパーツ:DIP パーツのみ
想定工作時間:~1時間
■主な仕様
対応SBC:
・NanoPi NEO2, NanoPi NEO2 LTS, NanoPi NEO Plus2, NanoPi Core2, NanoPi Core2 LTS
出力信号:
・I2S (LRCK, BCLK, DATA, MCLK)
・I2C (SDA, SCL)
・MUTE用IO信号(GPIO G8に接続)
・PowerDown用IO信号(GPIO G7に接続)
■注意事項
・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・NanoPi-NEO2等のボード、microSDカード、各種電源は別途ご用意ください。
・ 基板、説明書等の著作権およびその他権利は放棄していませんので、その一部または全体を無断で第三者に対して使用することはできません。
■I2S AUDIO HAT 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/i2s-audio-hat
■作者連絡先など
https://sites.google.com/view/chikoidac/home
