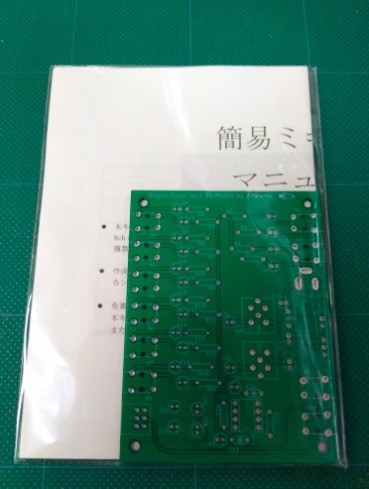

  • パッケージです
  • 簡易ミキサーVer1.0b(基板)【緑】

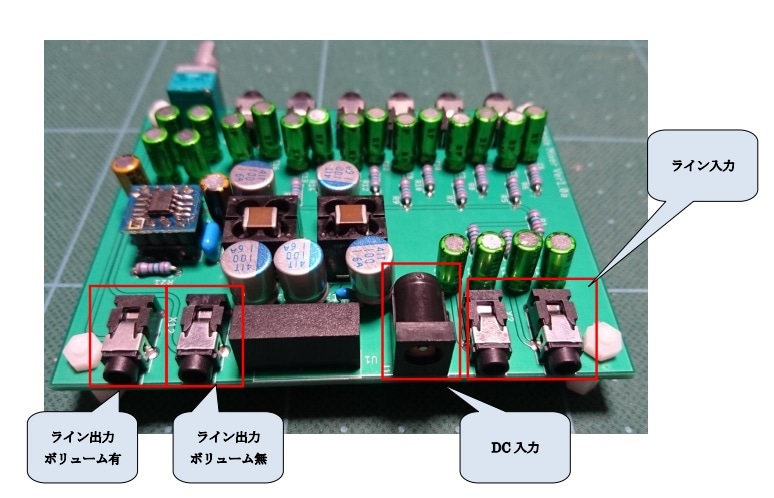

  • 完成時のイメージです
  • 簡易ミキサーVer1.0b(基板)【緑】
  • 完成時のイメージです
29Works

簡易ミキサーVer1.0b(基板)【緑】

1,305

商品コード
数量

サポート等は一切ありません

使用や組立にはある程度の知識が必要です

市販品ではございません、同人ハードウェアをご理解の上のご購入となります

■サークル 29Works

■簡易ミキサーVer1.0b(基板)【緑】

■商品説明

オペアンプの反転加算回路を使った簡易ミキサーです。
8chのステレオ入力、2chのステレオ出力(1系統ボリューム有)を持つミキサーになります。
複数のPCやゲーム機等を1台のアンプに接続するために開発しました。
多くの機材をつなげることを目的としているため各入力にはボリュームはありません。

基板のみの提供となるため部品表に記載のある部品を各自で購入頂き組み立てて頂く形になります。

使用する部品については、すべて秋月電子通商様で購入できます。
部品表にある 秋月電子通商様の型番を参考にご購入をお願い致します。

※基板の色による性能・機能の違いはございません、お好みでお選びください。

寸法:幅95mm 奥行72mm

※写真はサンプル作成時のもののため実際の部品と一部違うものがあります。

※Ver1.0bの変更点
・コネクター位置の変更
・カラーバリエーションに「黒」を追加
・バージョンの表記の変更「Ver1.0→Ver1.0b」
・サークル名の表記

■ご注意

作者は使用した事による損害について、一切の責任を負うことは出来ません。
使用者の責任において使用してください。
実際のものとは異なる場合がありますので、予めご了承ください。

●簡易ミキサーマニュアル
http://niku.yks.ne.jp/doc/SimpleMixer.pdf

●29Works公式サイト
http://niku.yks.ne.jp/
