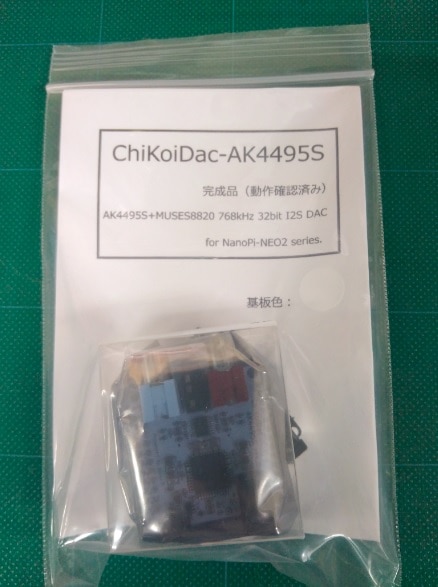

  • パッケージです。
blue-7

ChiKoiDac - AK4495 S【完成品 白基板】

19,800

商品コード
数量

サポート等は一切ありません

使用や組立にはある程度の知識が必要です

市販品ではございません、同人ハードウェアをご理解の上のご購入となります

■blue-7

■ChiKoiDac - AK4495 S【完成品 白基板】

■概要

ChiKoiDac-AK4495 S は、AKM製 768kHz 32bit 対応のDAC 「AK4495 S」 と、JRC製オペアンプ「MUSES8820E」を使用した、NanoPi-NEO2 およびNanoPi-Plus2, NanoPi-Core2 向けのI2S DACです。
DC 9v 単電源入力で、低ノイズ電源レギュレータ6個にて7系統もの電源を生成し、DACおよびオペアンプへ個別に供給しています。

動作確認済み完成品ですので、ハンダ付け不要でご利用可能です。

■主な仕様

・対応SBC
NanoPi-NEO2(v1.0), NanoPi-NEO2 LTS(v1.1),NanoPi-NEO Plus2, NanoPi-NEO Core2

※別途MCLK出力に対応したOSが必要です。

・電源
DC +8.0v ~ 9.6v (DCプラグ : センタープラス、外径5.5mm、内径2.1mm)
※NanoPi-NEO2(など)のSBC用電源は別途必要です。

・アナログ出力
ライン出力 2.0 Vrms

・出力端子
RCA (Lch, Rch), 4極グランド分離対応3.5㎜ジャック (先端からL, R, LGnd, RGnd)

■ご注意

・外部MUTE回路は搭載しておりません。電源投入時や曲の切り替え時にポップ音等がする場合があります。
・本品は実験基板となります。本品を使用し生じた火災・感電・火傷・ケガ・故障など、いかなる損害・被害が生じても当方は一切の責任を負いませんのでご了承ください。
・電源入力部は、音質優先のためプロテクタ回路等搭載しておりません。極性違い、過電圧がありますと故障の原因になります。
・NanoPi-NEO2等のボード、microSDカード、各種電源は別途ご用意ください。
・製造時期やMLCC世界恐慌により使用部品を予告なしに変更することがございます。あらかじめご了承ください。

■ChiKoiDac-AK4495S 紹介ページ (詳細はこちらを参照ください)
https://sites.google.com/view/chikoidac/home/ChiKoiDac4495

■ChiKoiDac
https://sites.google.com/view/chikoidac/home
