LimePulse

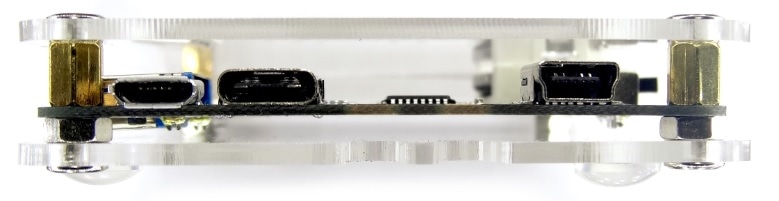

USBケーブルチェッカー

4,054

商品コード
数量

サポート等は一切ありません

使用や組立にはある程度の知識が必要です

市販品ではございません、同人ハードウェアをご理解の上のご購入となります

■サークル LimePulse

■USBケーブルチェッカー

■商品説明

USBケーブルチェッカーはUSBタイプCに対応したケーブルチェッカーです。

USBタイプCケーブルは2.0のみ対応のものや3.0対応のもの、eMarker IC搭載のものなど様々な種類がありますが、いずれも見た目だけでは判別できません。
LimePulse USBケーブルチェッカーを使えば誰でも手軽にワイヤの結線状況や断線の確認や、タイプC変換アダプタやタイプCケーブルのプラグ内蔵抵抗の値の確認(PD用E Markerの有無)、変換アダプタのOTG機能の有無、タイプCプラグの表裏確認ができます。
また、別途テスターを使用すればVBUSとGND線の抵抗値を計測することもできます。

【チェックできるUSBケーブルのコネクタの組み合わせ】
A側 USB A(3.0) / Type C
B側 Micro B / Mini B / Type C

*大きいBプラグが付いたケーブルには対応していません。(片側がCプラグの場合は内蔵抵抗の値と裏表の確認はできます)
*本製品はリピーターICを内蔵したアクティブケーブルには対応していません

寸法:幅78mm 奥行き69mm 高さ18.3mm(ねじ頭含む)
重さ:49g
バッテリー:CR2032

*製造ロットによりネジやナットの材質が写真と違うことがあります。ご了承ください
*テスト用のCR2032電池付属(日本製バッテリーの2/3程度の容量です)
*当製品は鉛入りはんだを使用しております。RoHSには対応しておりませんご注意ください。



●USBケーブルチェッカー マニュアル
https://github.com/aroerina/LimePulse_USB_cable_checker/blob/master/LimePulse_USB_cable_checker_rev3_manual_JP.pdf

●USBケーブルチェッカー 回路図
https://github.com/aroerina/LimePulse_USB_cable_checker/blob/master/usb_cable_checker_rev3b.pdf

●LimePulse公式サイト
https://limepulse.thebase.in/
